keepalived实现主备服务器冗余双活+负载均衡
思韵闪耀
2020-11-10 20:15:26
0次

keepalived是一个类似于layer3, 4 & 5交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived是自动完成，不需人工干涉。

使用keepalived主要两个功能：

1、keepalived实现主备机冗余功能

如果用nignx做负载均衡服务器，万一负载均衡服务器宕机了，也就挂了。

而keepalived通过VIP完美解决了这个问题，keepalived的主备机共用VIP,VIP对外提供访问，主机宕机了，备机会立即启动将VIP占用，接替主机的工作。

2、对后端的web服务器负载均衡（冗余）+健康监测

Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。

开始搭建

示例服务器

服务器 IP 端口
VIP 192.168.61.59
keepalived主机:NODE1 192.168.61.55
keepalived备机:NODE2 192.168.61.57
web服务器1:WEB1 192.168.61.56 10001
web服务器2:WEB2 192.168.61.58 10001

1 安装keepalived（NODE1和NODE2）

最好先更新软件一下

yum update

1.1 安装keepalived依赖 gcc和openssl-devel

yum -y install gcc openssl-devel

1.2 安装keepalived

yum -y install keepalived

2 修改keepalivd配置文件（NODE1和NODE2）

配置文件路径：/etc/keepalived/keepalived.conf。建议下载修改，修改完重新上传

NODE1配置文件如下




  1. ! Configuration File for keepalived

  2.

  3. global_defs {

  4. # notification_email {

  5. # acassen@firewall.loc

  6. # failover@firewall.loc

  7. # sysadmin@firewall.loc

  8. # }

  9. # notification_email_from Alexandre.Cassen@firewall.loc

  10. # smtp_server 192.168.200.1

  11. # smtp_connect_timeout 30

  12. router_id NODE1

  13. # vrrp_skip_check_adv_addr

  14. # vrrp_strict

  15. vrrp_garp_interval 0

  16. vrrp_gna_interval 0

  17. }

  18.

  19. vrrp_instance VI_1 {

  20. state MASTER

  21. interface ens192

  22. virtual_router_id 101

  23. priority 100

  24. advert_int 1

  25. authentication {

  26. auth_type PASS

  27. auth_pass 1111

  28. }

  29. virtual_ipaddress {

  30. 192.168.61.59

  31. }

  32. }

  33.

  34. virtual_server 192.168.61.59 10001 {

  35. delay_loop 3

  36. lb_algo wrr

  37. lb_kind DR

  38. persistence_timeout 60

  39. protocol TCP

  40.

  41. real_server 192.168.61.56 10001 {

  42. weight 2

  43. HTTP_GET {

  44. url {

  45. path /cnic/

  46. digest 63bad2e94270298fe051dc7ed342d71d

  47. }

  48. connect_timeout 2

  49. nb_get_retry 3

  50. delay_before_retry 2

  51. }

  52.
  53.

  54. }

  55. real_server 192.168.61.58 10001 {

  56. weight 1

  57. HTTP_GET {

  58. url {

  59. path /cnic/

  60. digest 63bad2e94270298fe051dc7ed342d71d

  61. }

  62. connect_timeout 2

  63. nb_get_retry 3

  64. delay_before_retry 2

  65. }

  66. }

  67. }

  68.
  69.

NODE2配置文件如下




  1. ! Configuration File for keepalived

  2.

  3. global_defs {

  4. # notification_email {

  5. # acassen@firewall.loc

  6. # failover@firewall.loc

  7. # sysadmin@firewall.loc

  8. # }

  9. # notification_email_from Alexandre.Cassen@firewall.loc

  10. # smtp_server 192.168.200.1

  11. # smtp_connect_timeout 30

  12. router_id NODE2

  13. # vrrp_skip_check_adv_addr

  14. # vrrp_strict

  15. vrrp_garp_interval 0

  16. vrrp_gna_interval 0

  17. }

  18.

  19. vrrp_instance VI_1 {

  20. state BACKUP

  21. interface ens192

  22. virtual_router_id 101

  23. priority 10

  24. advert_int 1

  25. authentication {

  26. auth_type PASS

  27. auth_pass 1111

  28. }

  29. virtual_ipaddress {

  30. 192.168.61.59

  31. }

  32. }

  33.

  34. virtual_server 192.168.61.59 10001 {

  35. delay_loop 3

  36. lb_algo wrr

  37. lb_kind DR

  38. persistence_timeout 60

  39. protocol TCP

  40.

  41. real_server 192.168.61.56 10001 {

  42. weight 2

  43. HTTP_GET {

  44. url {

  45. path /cnic/

  46. digest 63bad2e94270298fe051dc7ed342d71d

  47. }

  48. connect_timeout 2

  49. nb_get_retry 3

  50. delay_before_retry 2

  51. }

  52.
  53.

  54. }

  55. real_server 192.168.61.58 10001 {

  56. weight 1

  57. HTTP_GET {

  58. url {

  59. path /cnic/

  60. digest 63bad2e94270298fe051dc7ed342d71d

  61. }

  62. connect_timeout 2

  63. nb_get_retry 3

  64. delay_before_retry 2

  65. }

  66. }

  67. }

  68.
  69.

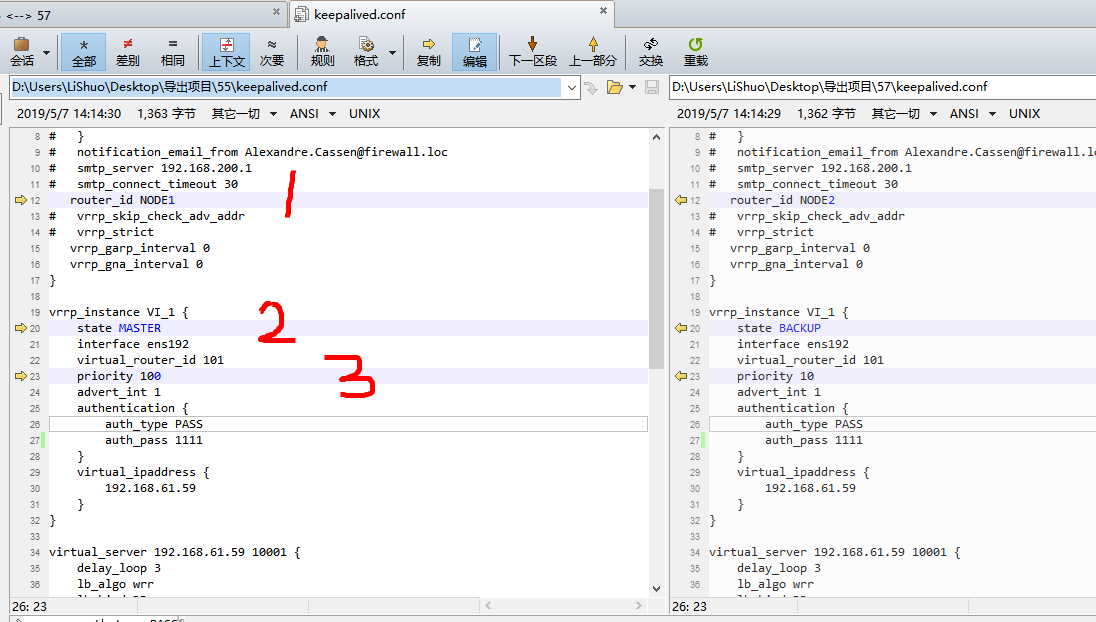

BCompare一下，主备机配置文件3处不同

配置文件中的digest（摘要）生成方法：

使用genhash（genhash是keepalived自带的，安装了keepalived就可以用了），语法：

http：   genhash -s [IP] -p [端口号] -u [url]

https： genhash -S -s [IP] -p [端口号] -u [url]

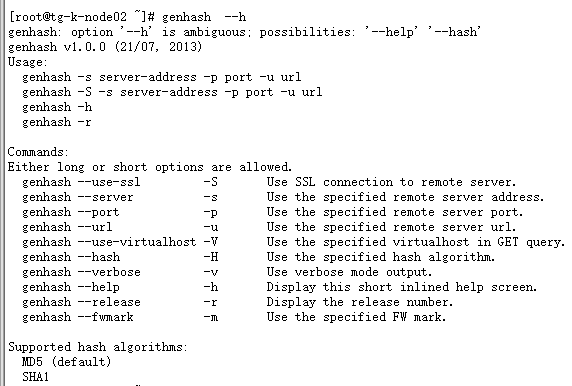

详细说明如下图



本文以/cnic/为例

genhash -s 192.168.61.58 -p 10001 -u /cnic/

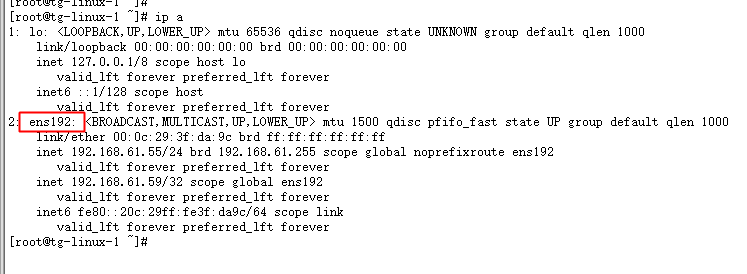

配置文件有一行 “interface ens192” 。ens192是网卡编号  ，用命令  ip a 查看

3 防火墙设置添加放行端口（NODE1、NODE2、WEB1、WEB2）

你可以简单粗暴点直接关闭防火墙，本文不推荐，略。

3.1 添加防火墙例外端口（centOS）




  1. 查看例外端口：firewall-cmd --list-all

  2.

  3. 添加10001端口：firewall-cmd --zone=public --add-port=10001/tcp --permanent

  4.

  5. 使生效（必须）：firewall-cmd --reload

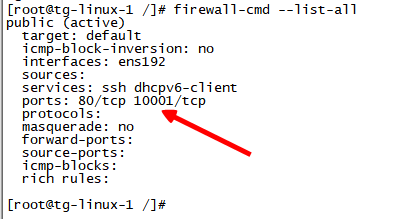

添加完成后如下：

防火墙的命令参考https://blog.csdn.net/lishuoboy/article/details/88301273



4 防火墙设置放行回环ip（NODE1、NODE2、WEB1、WEB2）

firewall-cmd --direct --permanent --add-rule ipv4 filter INPUT 0 --in-interface ens192 --destination 224.0.0.18 --protocol vrrp -j ACCEPT

ens192是网卡，用ip a命令查看

224.0.0.18是keepalived的默认广播地址

5 启用ip转发（NODE1、NODE2）

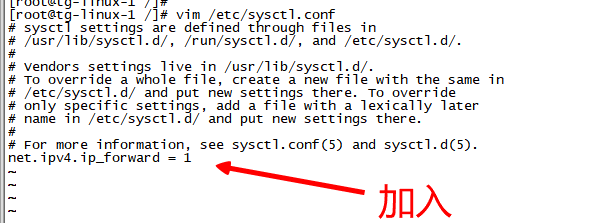

vim /etc/sysctl.conf

加入 net.ipv4.ip_forward = 1

保存退出：按esc，然后输入:wq按回车

重载/etc/sysctl.conf使生效

sysctl -p

6、将VIP添加的网络回环中（NODE1、NODE2、WEB1、WEB2）(我测试NODE1、NODE2好像不需要)

编写一个将vip（192.168.61.59）添加到网络回环的脚本/usr/bin/setvip.sh，内容如下




  1. #!/bin/bash

  2. #description: Config virtual IP address

  3.

  4. VIP=192.168.61.59/32 #32是子网掩码，用32保证这一个网段只有一个ip，按需设置

  5.

  6. case "$1" in

  7. start)

  8. ip addr add $VIP dev lo:1

  9. echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

  10. echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

  11. echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

  12. echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

  13. sysctl -p >/dev/null 2>&1

  14. echo "VIP has added"

  15. ;;

  16. stop)

  17. ip addr del $VIP dev lo:1

  18. echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore

  19. echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce

  20. echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore

  21. echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce

  22. echo "VIP has deleted."

  23. ;;

  24. *)

  25. echo "Usage: $0 {start|stop}"

  26. exit 1

  27. esac

  28.

  29. exit 0

添加执行权限

chmod +x /usr/bin/setvip.sh

添加VIP到网络回环

setvip.sh start

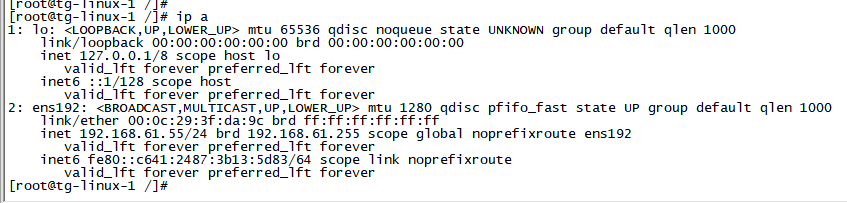

start之前（lo：网络回环loopback）↓

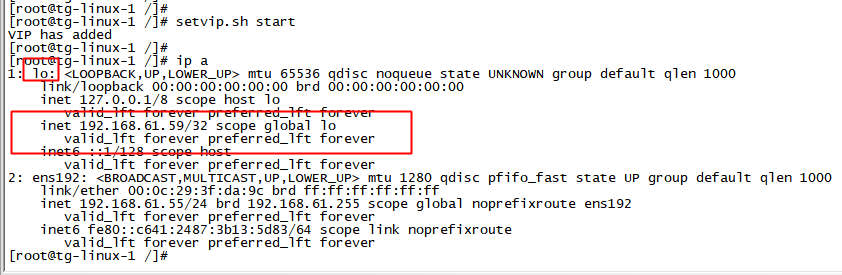

start之后↓（lo：网络回环loopback）

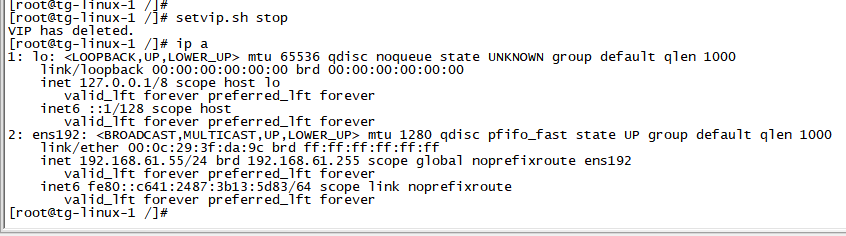

 stop之后↓（lo：网络回环loopback）



7、调整SELinux安全策略NODE1、NODE2）

SELinux知识参考：https://blog.51cto.com/13570193/2093299

7.2 将SELinux策略改为警告

7.2.1 先临时改了

setenforce 0

ps：setenforce 0|1  分别代表permissive（放纵的）、enforcing（强制）

查看SELinux状态

getenforce

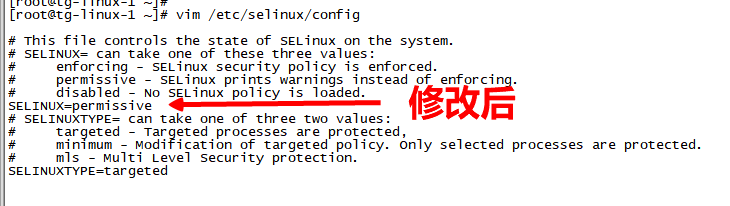

7.2.2 设置SELinux永久为permissive（放纵的）

为防止服务器重启后SELinux模式恢复默认，设置SELINUX=permissive永久生效。

vim /etc/selinux/config

重启后验证一下

reboot
getenforce



8 设置keepalived、setvip开机自启动（NODE1、NODE2、WEB1、WEB2）

这一步可以放到最后

centOS开启关闭服务，查看设置开机自启动参考 https://blog.csdn.net/lishuoboy/article/details/89676041

8.1 设置keepalived开机自启（NODE1、NODE2）

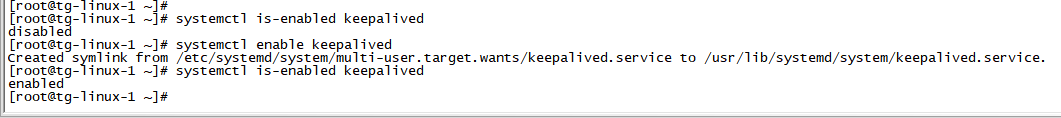

设置开机自启动

systemctl enable keepalived

查看是否开机自启

systemctl is-enabled keepalived



8.2 设置setvip开机自启（WEB1、WEB2）（NODE1、NODE2不需要，但是有问题就加上)

自定义服务setvip.service

新建文件/etc/systemd/system/setvip.service

文件内容如下




  1. [Unit]

  2. Description=setvip

  3.

  4. [Service]

  5. TimeoutStartSec=0

  6. Type=forking

  7. ExecStart=/usr/bin/setvip.sh start

  8.

  9. [Install]

  10. WantedBy=multi-user.target

放开setvip.sh执行权限

chmod +x /usr/bin/setvip.sh

放开setvip.service执行权限

chmod +x /etc/systemd/system/setvip.service

设置开机自启动

systemctl enable setvip

查看是否开机自启

systemctl is-enabled setvip



8.3 设置重启网络服务时同时启动setvip服务

重启网络命令如下，在命令执行后网络回环中VIP会消失。

systemctl restart network

所以需要在重启网络的时候调用setvip.sh

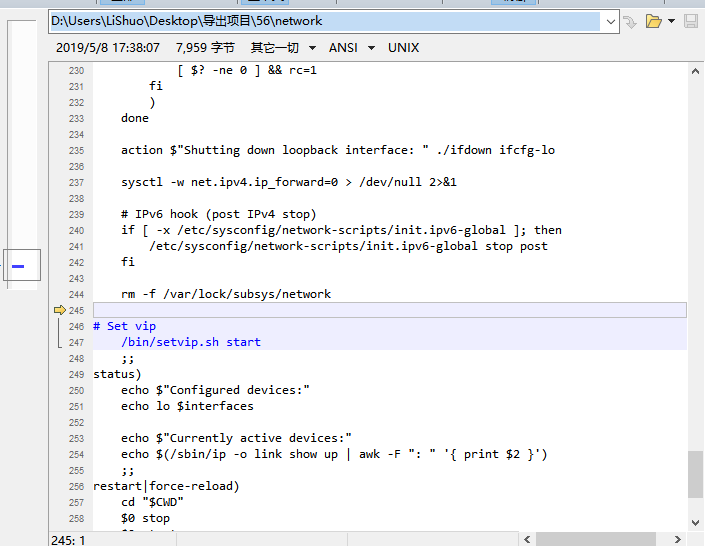

修改 /etc/rc.d/init.d/network  文件

加入  /bin/setvip.sh start



9 启动keepalived（NODE1、NODE2）

搞了这么多，终于可以启动了，启动命令：

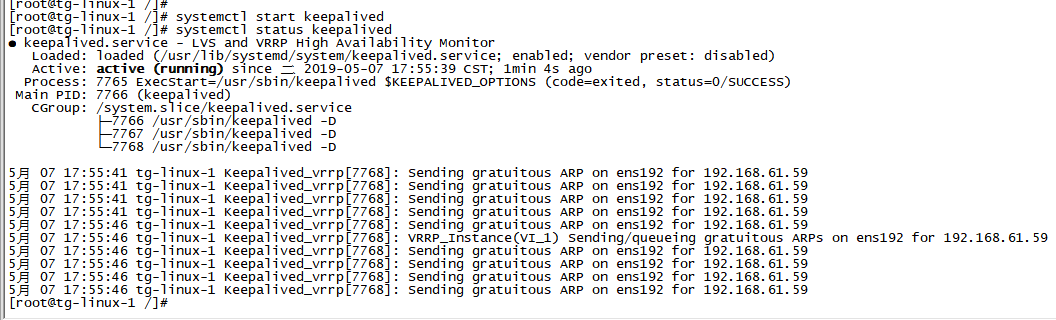

systemctl start keepalived

查看状态

systemctl status keepalived

查看启动日志

tail -f /var/log/messages

启动日志

 日志发现后端两台WEB1和WEB2应用连不上，应为web应用还没启动。在下一步验证时启动

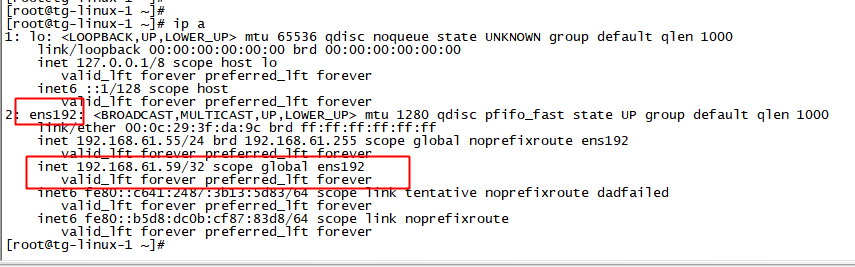

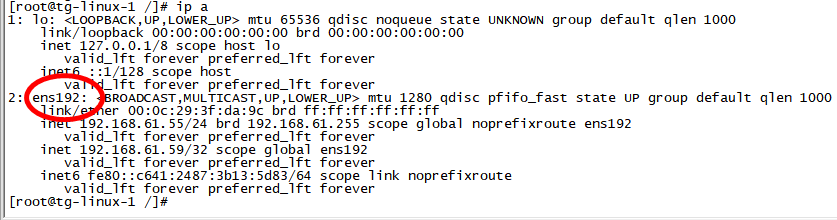

启动后，keepalived主机会将VIP绑定到主机物理网卡ens192上，如果主机宕机，备机会将VIP绑定到备机物理网卡上

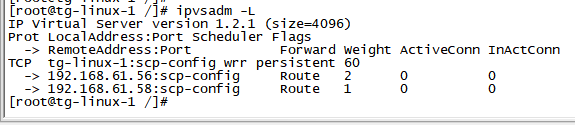

看一下LVS

ipvsadm -L

如果没有ipvsadm，先安装

yum -y install ipvsadm

10、充分验证测试

10.1 keepalived主备机(NODE1、NODE2)单点故障验证测试

10.2 WEB1、WEB2单点故障故障验证测试
