1.本地转发和集中转发示意图

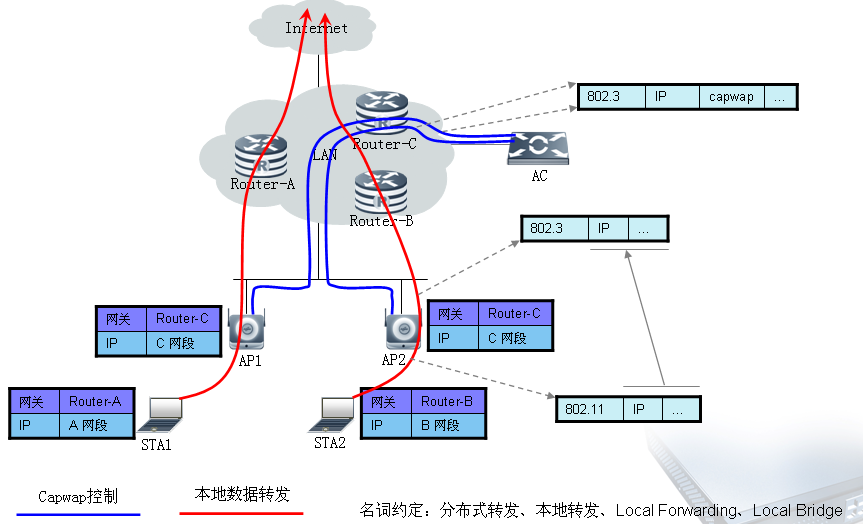

1.1本地转发

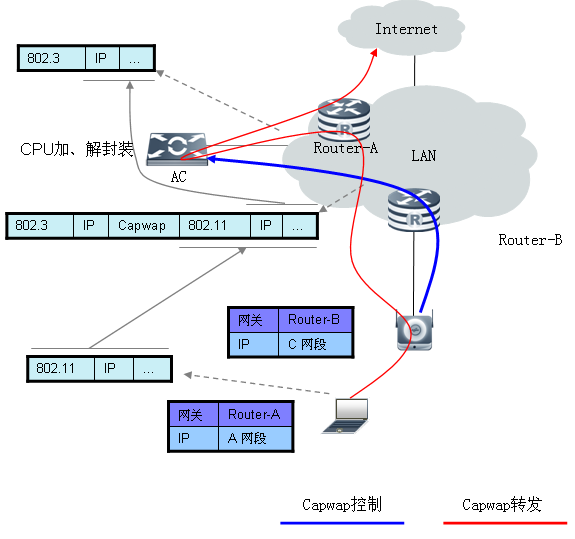

1.2集中转发

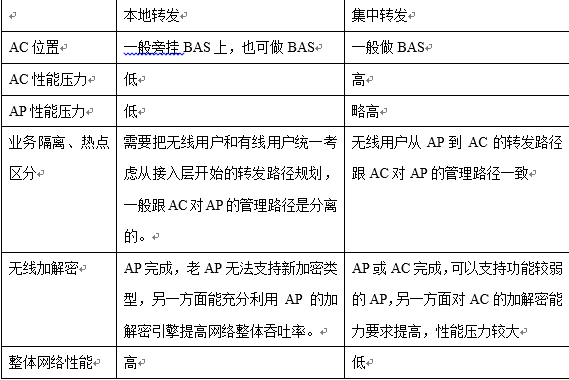

1.3 本地转发和集中转发对比列表

1. 本地转发和集中转发的特点
   2.1 本地转发的特点
   利用瘦AP本地转发方式进行大规模组网，可以完全代替目前主要采用的集中转发方式，在本地转发方式下，网管、安全 、认证、漫游、QOS、负载均衡、流控、二层隔离等功能还是由AC统一控制，再由AP具体实施；只是业务数据不通过隧道传送到AC，再经由AC解封后统一转发，而是由AP本地转发。
   此组网方式的优势主要体现在，将业务数据转发任务分散到AP，降低AC压力，轻松应对带宽挑战，彻底解决AC瓶颈问题，提高网络整体吞吐率，顺利迎接11n时代。
   2.2 集中转发的特点
   集中转发组网，AP和AC之间单独建立一条隧道传输数据业务，所有的数据业务都通过AC转发出去，所以AC的负荷比较大。
   集中转发所有的数据包都要走隧道，所以对链路的带宽要求较高，并且对AC接口的带宽要求也较高。由于集中转发的数据包要封装到隧道里再转发走，所以对AC的CPU消耗比本地转发更大。
   由于对带宽要求较高，所以集中转发的AC可管理的AP数量也会受到一定限制。这样对于规模较大的网络或者有备份要求的项目，会增加成本。
   此外，当隧道转发出现不通或者丢包现象时，查找网络故障难度比本地转发高。
   集中转发的优点是对于现网改动较小。
